Ako dodávateľ Integral Punch Drivers dostávam často otázky o maximálnej dierovacej sile týchto nástrojov. Pochopenie tohto parametra je pre zákazníkov kľúčové, pretože priamo ovplyvňuje výkon nástroja a vhodnosť pre rôzne aplikácie. V tomto blogovom príspevku sa ponorím do konceptu maximálnej dierovacej sily, faktorov, ktoré ju ovplyvňujú a ako to súvisí s celkovou funkčnosťou Integral Punch Drivers.
Čo je Punching Force?
Dierovacia sila sa vzťahuje na množstvo tlaku vyvíjaného dierovačom na preniknutie alebo deformáciu materiálu. V kontexte integrovaného dierovacieho unášača táto sila umožňuje nástroju vytvárať otvory v rôznych typoch materiálov, ako sú plechy, elektrické panely a prípojnice. Maximálna sila dierovania je najvyššia úroveň tlaku, ktorú môže nástroj vytvoriť za optimálnych podmienok.
Meranie sily razenia
Raziaca sila sa zvyčajne meria v kilonewtonoch (kN) alebo tonách. Jeden kilonewton zodpovedá približne 0,102 ton. Čím vyššia je menovitá sila dierovania, tým je nástroj schopný preraziť hrubšie a tvrdšie materiály. Napríklad nástroj s maximálnou dierovacou silou 200 kN (asi 20,4 tony) zvládne náročnejšie úlohy dierovania ako nástroj s menovitým výkonom 100 kN (asi 10,2 tony).
Faktory ovplyvňujúce maximálnu silu razenia
Maximálnu dierovaciu silu integrovaného unášača môže ovplyvniť niekoľko faktorov:
Vlastnosti materiálu
Významnú úlohu zohráva typ a hrúbka vysekávaného materiálu. Tvrdšie materiály, ako je nehrdzavejúca oceľ alebo vysokopevnostné zliatiny, vyžadujú väčšiu dierovaciu silu v porovnaní s mäkšími kovmi, ako je hliník alebo meď. Podobne hrubšie materiály vyžadujú väčšiu silu na prienik. Napríklad dierovanie oceľového plechu s hrúbkou 5 mm bude vyžadovať väčšiu silu ako dierovanie 2 mm hrubého plechu.
Punch Design
Tvar, veľkosť a ostrosť razidla tiež ovplyvňujú silu razenia. Dobre navrhnutý razník s ostrou hranou môže znížiť silu potrebnú na preniknutie do materiálu. Razníky s väčšími priemermi vo všeobecnosti potrebujú väčšiu silu na vytvorenie otvorov, pretože musia vytlačiť viac materiálu.
Hydraulický systém
Väčšina Integral Punch Drivers je poháňaná hydraulicky. Efektívnosť a kapacita hydraulického systému určujú, koľko sily je možné vyvinúť. Vysokokvalitné hydraulické čerpadlo a valec môžu poskytnúť konzistentnú a silnú dierovaciu silu. Dôležitými faktormi sú aj viskozita hydraulickej kvapaliny a tlaková trieda systému. Ak nie je hydraulický systém správne udržiavaný alebo má nízky tlak, nemusí byť schopný dosiahnuť maximálnu dierovaciu silu špecifikovanú výrobcom.
Štruktúra stroja
Celkový dizajn a konštrukcia Integral Punch Driver ovplyvňuje jeho dierovaciu silu. Robustný a dobre skonštruovaný stroj dokáže lepšie odolávať silám vznikajúcim pri dierovaní, čo mu umožňuje efektívne dodávať maximálnu silu. Slabé alebo zle navrhnuté konštrukcie sa môžu pri zaťažení vychýliť, čím sa zníži skutočná dierovacia sila pôsobiaca na materiál.
Stanovenie požadovanej sily razenia
Pri výbere integrovaného dierovacieho ovládača je dôležité určiť požadovanú dierovaciu silu pre vaše špecifické aplikácie. Tu sú kroky, ktoré treba dodržať:
Identifikujte materiál
Najprv určite typ materiálu, ktorý budete dierovať. Rôzne materiály majú rôzne pevnosti v šmyku, čo je miera sily potrebnej na prerezanie materiálu. Hodnoty pevnosti v šmyku pre bežné materiály nájdete v technických príručkách alebo online zdrojoch.
Zmerajte hrúbku materiálu
Presne zmerajte hrúbku materiálu. Hrubšie materiály budú vyžadovať väčšiu silu dierovania.
Vypočítajte silu úderu
Na výpočet približnej dierovacej sily je k dispozícii niekoľko vzorcov. Jeden bežný vzorec je:
[F = L\krát t\krát S]
kde (F) je sila dierovania (v newtonoch), (L) je obvod dierovača (v milimetroch), (t) je hrúbka materiálu (v milimetroch) a (S) je pevnosť materiálu v šmyku (v newtonoch na milimeter štvorcový).
Napríklad, ak dierujete kruhový otvor s priemerom (d = 10) mm do 3 mm hrubej hliníkovej dosky s pevnosťou v šmyku (S= 100) N/mm². Obvod razníka (L=\pi\krát d=\pi\times10\cca 31,4) mm.
Pomocou vzorca (F = 31,4\times3\times100 = 9420) N (alebo približne 9,42 kN).
Naše integrované dierovacie ovládače
Ako dodávateľ ponúkame rad integrovaných dierovacích ovládačov s rôznymi menovitými hodnotami maximálnej dierovacej sily, aby sme splnili rôzne potreby zákazníkov. Naše výrobky sú navrhnuté z vysoko kvalitných materiálov a pokročilých hydraulických systémov, ktoré zaisťujú spoľahlivý a efektívny výkon dierovania.
Chápeme, že rôzne odvetvia majú rôzne požiadavky. Napríklad elektrotechnický priemysel často potrebuje dierovať diery do prípojníc, čo môže vyžadovať dierovač s relatívne vysokou dierovacou silou. Na druhej strane, priemysel výroby plechov môže mať rôznorodejšie potreby v závislosti od hrúbky a typu použitého plechu.

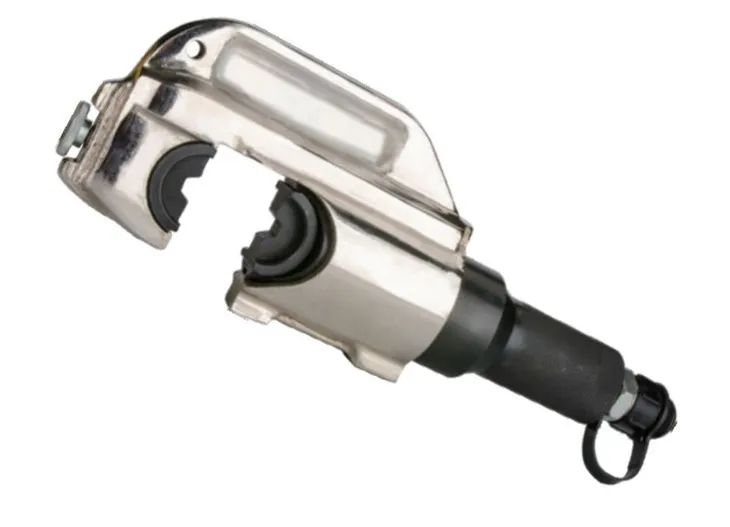

Okrem Integral Punch Drivers dodávame aj ďalšie súvisiace nástroje ako naprDelený hydraulický krimpovací nástroj,Hydraulický ohýbač rúrokaRučný strihač káblov. Tieto nástroje sú navrhnuté tak, aby spolupracovali a poskytovali komplexné riešenie pre vaše potreby spracovania prípojníc a káblov.
Výber správneho integrovaného dierovača
Pri výbere Integral Punch Driver nejde len o maximálnu silu razenia. Mali by ste zvážiť aj ďalšie faktory, ako je prenosnosť nástroja, jednoduchosť použitia a požiadavky na údržbu. Prenosný dierovač môže byť vhodnejší pre prácu na mieste, zatiaľ čo väčší a výkonnejší môže byť lepší pre prostredie dielne.
Je tiež dôležité zabezpečiť, aby bol dierovač kompatibilný s dierovačmi, ktoré potrebujete. Niektoré dierovacie ovládače sa dodávajú so sadou razníkov, zatiaľ čo iné vám umožňujú používať rôzne vymeniteľné raznice.
Kontaktujte nás a obstarajte
Ak hľadáte Integral Punch Driver alebo ktorýkoľvek z našich iných nástrojov, pozývame vás, aby ste nás kontaktovali kvôli podrobnej diskusii. Náš tím odborníkov vám môže pomôcť vybrať ten správny nástroj na základe vašich špecifických požiadaviek, vrátane maximálnej dierovacej sily potrebnej pre vaše aplikácie. Ponúkame konkurenčné ceny, vysoko kvalitné produkty a vynikajúce služby zákazníkom. Neváhajte nás osloviť, aby sme začali proces obstarávania a našli najlepšie riešenie pre vaše podnikanie.
Referencie
- "Príručka stroja", Industrial Press Inc.
- Databázy vlastností inžinierskych materiálov dostupné online.
